АО Глазовский завод "Металлист" выпускает всю линейку шахтных вентиляторов местного проветривания, а так же запасные части: рабочие колеса, корпуса и двигатели.
Всегда в наличии: шахтный вентилятор ВМЭ-4; шахтный вентилятор ВМЭ-5; шахтный вентилятор ВМЭ-6; шахтный вентилятор ВМЭ-8; шахтный вентилятор ВМЭ-12, ВМЭ 2-10.
НАЗНАЧЕНИЕ ВЕНТИЛЯТОРА ШАХТНОГО:
Вентиляторы местного проветривания типа ВМЭ осевые одноступенчатые со взрывозащищенными съемными электродвигателями соответствуют ТУ 3146-077-02962743-2013 и предназначены для проветривания тупиковых горных выработок в угольных и рудных шахтах, включая опасные по газу и пыли, при плотности воздуха до 1,3 кг/м3, температуре от 268К до 308К, запыленности до 50 мг/м3 и относительной влажности до 95% (при температуре 298К).
ОБЩИЕ СВЕДЕНИЯ:
- возможность отключения вентилятора ВМЭ-6 при превышении нормальной температуры;
- возможность применения при проветривании небольших выработок;
- конструкция вентиляторов позволяет соединять последовательно два вентилятора для повышения давления в трубопроводе;
- по требованию заказчика вентилятор может быть укомплектован глушителем шума;
- в конструкции вентилятора применено противосрывное устройство, расширяющее область работы вентилятора и предотвращающее его вхождение в помпаж.
ВАРИАНТЫ ИЗГОТОВЛЕНИЯ:
- без шумоглушителя;
- с шумоглушителем;
- по заявке потребителя вентиляторы могут поставляться на напряжение 380/660 В и 660/1140 В;
- вентиляторы ВМЭ-12А изготавливают с углом установки лопаток рабочего колеса 15, 25 и 35 градусов.
Технические характеристики вентилятора шахтного
|
Наименование вентилятора |
Номинальный диаметр, мм |
Номинальная подача, м3 /с |
Номинальное полное давление, Па |
Мощность электро-привода, кВт |
Частота вра- щения об/мин |
Высота, мм |
Ширина, мм |
Масса ком- плекта, кг, не боле |
|
ВМЭ-4 |
436 |
1,8-2,0 |
1300-1170 |
4 |
3000 |
780 |
960 |
260 |
|
ВМЭ-5 |
500 |
3,65 |
2000 |
15,0 |
3000 |
730 |
605 |
264,5 |
|
ВМЭ-6 |
630 |
7 |
2500 |
25,0 |
3000 |
975 |
745 |
365,0 |
|
ВМЭ-8 |
800 |
10 |
3200 |
50,0 |
3000 |
1060 |
990 |
650,0 |
|
ВМЭ-12 |
1200 |
21 |
2600 |
110,0 |
1500 |
1720 |
1350 |
2080 |
ПРИМЕЧАНИЕ:
- Параметры указаны для плотности воздуха 1,2 кг/м3.
- Для вентиляторов, оснащенных устройствами для снижения шума, допускается снижение значения номинальной подачи не более чем на 4%, номинального полного давления не более чем на 8% и максимального полного КПД не более чем на 0,06.
- В вентиляторах, имеющих устройство для снижения шума, допускается увеличение удельной массы не более чем на 65%.
- Ширина и высота указаны без учета устройства для снижения шума
С целью подтверждения технических характеристик выпускаемой продукции, в ОАО «Научно-исследовательский институт санитарной техники» был направлен шахтный вентилятор ВМЭ-6 нашего производства для проведения аэродинамических испытаний на базе испытательного центра «Сантехоборудование» в испытательной лаборатории радиальных и осевых вентиляторов.
Полный протокол испытаний ВМЭ-6.
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ:
Вентилятор осевой с электрическим приводом, одноступенчатый, взрывобезопасного исполнения, номинальным диаметром 500 мм, предназначен для эксплуатации в умеренном климате (У5), в шахтных выработках:
ВМЭ-5У5 ТУ 3146-077-02962743-2013
Тот же вентилятор, оснащенный устройством для снижения уровня шума:
ВМЭ-5/1У5 ТУ 3146-077-02962743-2013.
ГАЛЕРЕЯ:
 |
 |
 |
 |
 |
 |

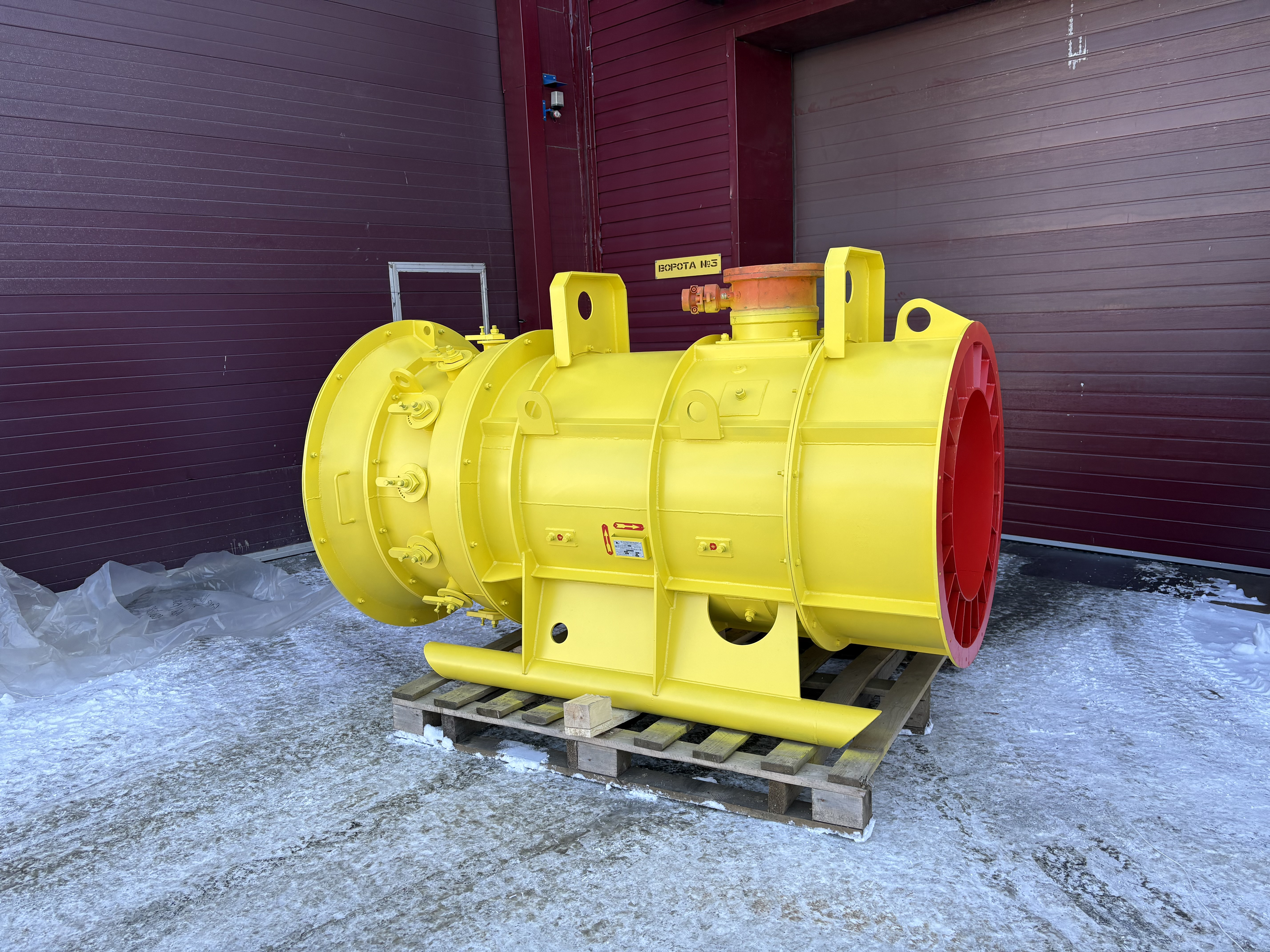

Корпус вентилятора цельносварной. Для удобства транспортирования, для установки и перемещения по почве выработки корпус закреплен на съемных салазках и имеет на кожухе транспортные скобы. Внутри корпуса приварен спрямляющий аппарат с листовыми профильными лопатками и фланцем для крепления двигателя.
Изготовление корпусов:
 |
 |
Кроме того, мы производим запасные части для всех вентиляторов нашего производства: рабочие колеса, обечайки, улитки, рамы, стульчики и т.д.
